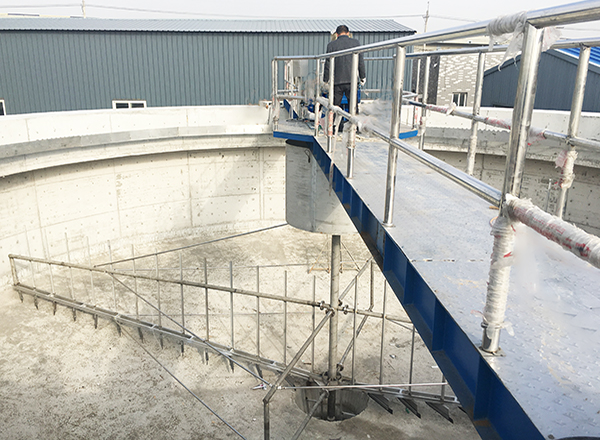

中心傳動刮泥機
中心傳動刮泥機一般用于池徑小于18m（一般單池水量小于600T/h）的各種圓形沉淀池底泥刮集，正常為中心進水中心排泥周邊出水。
中心傳動驅動機構推動刮泥機構沿中心旋轉，固定于刮臂上的刮板將泥由池邊逐漸刮至池中心的集泥斗中。刮泥板曲線對數螺旋線形，受力均勻，刮泥徹底，當池底遇有障礙時，能自動提耙，保護機器不受傷害，驅動機構可有扭矩保護裝置，工作更加安全。
1、一般采用擺線減速機傳動，大扭矩（一般指大于10000N?m）則改用回轉支承結構，傳動穩定，力矩調整方便安全。
2、耙臂角度可設定，以適應不同坡度（例i=1:10）。
3、功能可擴展，如可增設力矩控制指示器和自動提耙機構。
4、刮泥板采用橡膠組合結構，刮泥徹底。
5、結構簡單，安裝使用方便，操作、維護簡單。
中心傳動刮泥機 | ||||||||||
規格 | 適用池徑 | 電機功率 | 刮板外緣速度(m/min) | 刮臂數 | 安裝尺寸(MM) | |||||
初沉池 | 二沉池 | H | A | B | C | D | ||||
BYZX-6 | 6 | 0.55~1.1 | 2-3 | 1.5-2.5 | 2 | 140 | 340 | 320 | 105 | 420 |
BYZX-7 | 7 | 160 | ||||||||
BYZX-8 | 8 | 180 | ||||||||
BYZX-9 | 9 | 220 | ||||||||
BYZX-10 | 10 | 250 | ||||||||
BYZX-11 | 11 | 320 | ||||||||
BYZX-12 | 12 | 360 | ||||||||
BYZX-13 | 13 | 450 | ||||||||
BYZX-14 | 14 | 500 | ||||||||
BYZX-15 | 15 | 1.1~2.2 | 650 | |||||||
BYZX-16 | 16 | 800 | ||||||||
BYZX-18 | 18 | 900 | ||||||||
